NDC552-K激光搖杆專用步進驅動器

功能簡介：

NDC552是諾科科技推出的搖杆專用驅動器，其功能介紹如下：

LIM：限位保護

DIR：速度翻倍

STA：電機啓動信号

VI：外部電位器調速

Speed：内部電位器調速(0-50 rpm)

ACC：加速度調節

控制信号電壓爲(wéi / wèi)24VDC

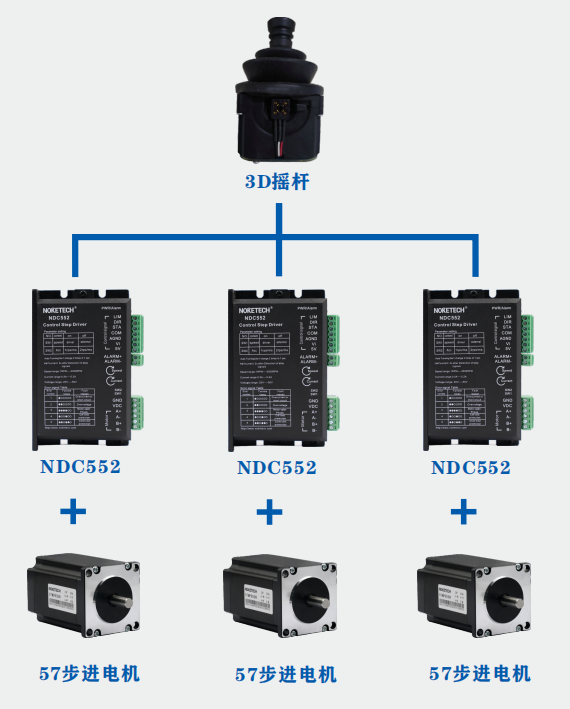

可外接3D搖杆、可調電位器、hall調速器等

工作電壓：

建議電源電壓範圍：20~36VDC

輸出電流：

  可通過current電位器調節選擇電流，範圍爲(wéi / wèi)1~5.2A，SW1内外部速度選擇，ON爲(wéi / wèi)内部。

适用驅動電機：

   42、57、60等系兩相混合式步進電機。

典型接線示意圖：

NDC552-K采用内部電位器時接線示意圖

(SW1在ON狀态下)

 NDC552-K采用外部電位器時接線示意圖

 (SW1在OFF狀态下)
