NID23M56D6A驅電一(yī / yì ／yí)體兩相步進電機

技術服務:0755-86569723

概述

NID23是諾科科技推出針對57/60等兩相混合式步進電機高性價比的集成式驅動器。用戶可通過撥碼開關設定速度以及以及輸出電流。适合應用領域：點膠、接駁台，焊錫，螺絲機等領域。

NID23與電機配套

NID23适合與57/60系列步進電機電機配套，其中NID23M針對開環電機，NID23C針對閉環電機，主要(yào / yāo)配套型号其技術參數如下所示：

配套安裝支架規格型号：A型：N-MS56*56*5，B型:N-MS56*56*10，用戶可單獨訂貨。

參數設定開關說明

1）撥碼開關SW1-SW3設定驅動器細分，詳見下表所示：

2）驅動器半流功能：

SW4用于選擇半流功能：SW4=on時，驅動器自動半流，驅動器在停止運行後約0.4秒左右電流自動減至一(yī / yì ／yí)半左右（實際值的60％），發熱量理論上減至36％；SW4=off時，驅動器無自動半流控制功能。

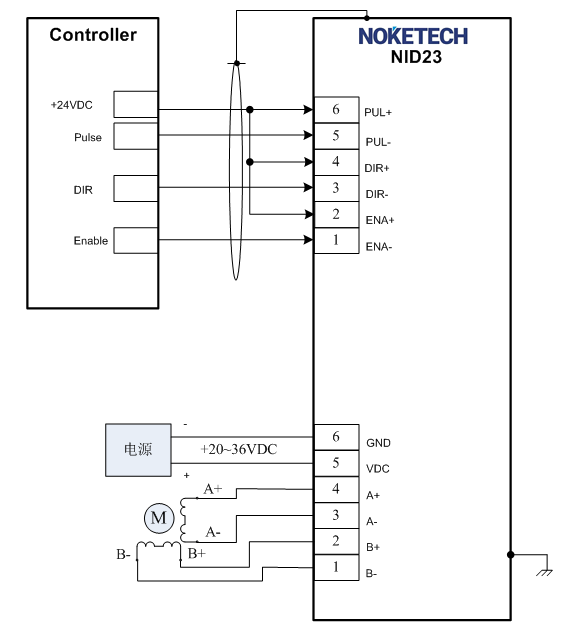

典型應用接線圖：

NID23的标準型是采用24VDC控制信号接口，當控制器是PLC時，可以直接接控制信号無需另外加限流電阻，在實際應用中最爲(wéi / wèi)典型的是采用共陽接線方式如下圖所示：

NID23典型接線方式

電氣、機械和(hé / huò)環境指标

1. 電氣指标

2. 使用環境及參數

冷卻方式		自然冷卻或強制風冷
使用環境	場合	不能安裝在其它發熱的設備旁，要(yào / yāo)避免粉塵、油霧、腐蝕性氣體，濕度太大及強振動場所，禁止有可燃氣體和(hé / huò)導電灰塵。
	溫度	0——+50℃
	濕度	40—90%RH
	振動	5.9m/s2MAX
保存溫度		-20℃～80℃
重量		220克

3. 加強散熱方式

1）驅動器的可靠工作溫度通常在60℃以内，電機工作溫度爲(wéi / wèi)80℃以内；

2）建議使用時選擇自動半流方式，馬達停止時電流自動減一(yī / yì ／yí)半，以減少電機和(hé / huò)驅動器的發熱；

3）安裝驅動器時請采用豎着側面安裝，使散熱齒形成較強的空氣對流；必要(yào / yāo)時機内靠近驅動器處安裝風扇，強制散熱，保證驅動器在可靠工作溫度範圍内工作。

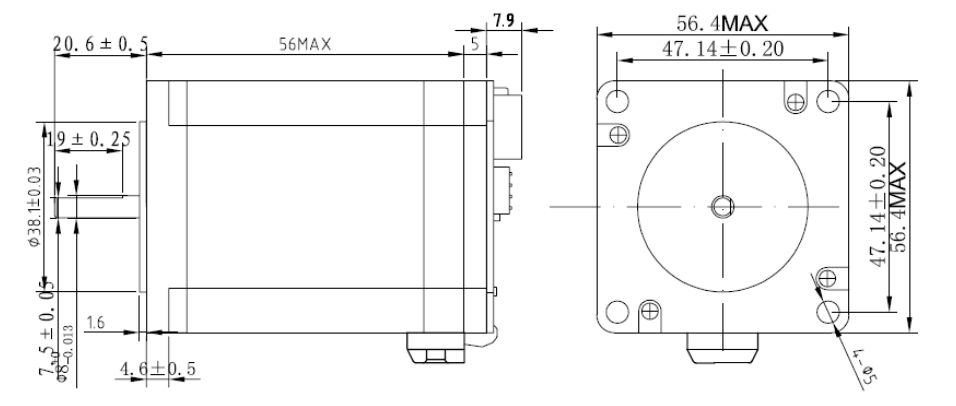

機械安裝圖（單位：毫米）

圖1. NID23 的安裝尺寸圖

圖2. NID23與57電機裝配尺寸圖
